- 本本科技高粘度硅橡胶107
详细信息
品牌:本本科技 型号:107 加工定制:是 粘合材料类型:有机硅 有效物质≥:99.5 % 工作温度:25 ℃ 保质期:12 个月 执行标准:行标 固化方式:室温固话 包装规格:25kg 用途范围:电子灌封胶原料 挥发份(150℃,3h):≤2% 粘度(25℃):40-100万分子量
一、结构式
二、技术指标(质量标准HG/ 3313-2000)

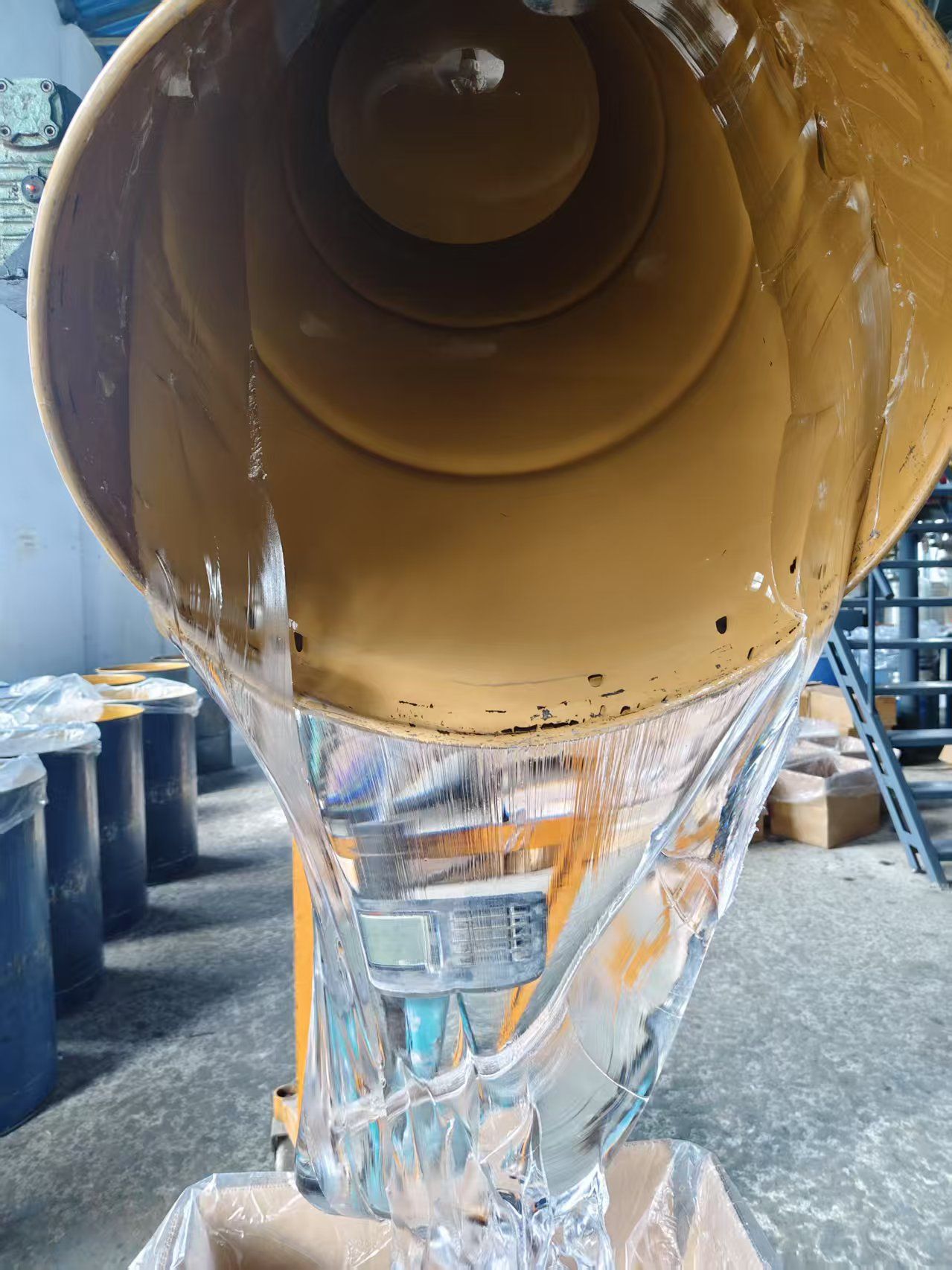

1、外观:无色透明固体
2、粘度(25℃):40-100万分子量(分子量可根据客户要求提供定制)
3、挥发份(150℃,3h):≤2%
4、表面硫化时间:≤2h
三、性能及用途
与交联剂、催化剂,在室温下固化,能在-60℃~200℃温度范围内保持弹性,
具有不错的电性能和化学稳定性,能耐水、耐臭氧、耐气候、耐老化。用于建筑填缝,
电子元件的绝缘、防震、防潮、耐腐,橡胶制品的制模、脱模以及作皮革滑爽剂、隔离剂等。
四、使用方法(室温硫化工艺)
在临用前取胶100份与催化剂(常用二月硅酸二丁基锡)0.5-5份,交联剂(常用正硅酸乙酯)
1-10份充分混和均匀,即可供浸渍、浇铸或涂刷用。经2-4小时初步固化,3-7天后基本稳定。
说明:
1.催化剂、交联剂的用量,对硫化胶性能影响不大,而对硫化过程的快慢却有明显作用。其用量大则硫化速度快。
2.加入催化剂和交联剂的胶料,在一般室温下,应在1-2小时内用完。因此需根据用量,随用随配。
3.与胶料接触的工件表面必须经过净化处理(用丙酮或苯擦干净,再经晾干)否则影响胶与工件的粘合强度,必要时再涂以表面活性剂(如:甲基三乙酰氧硅烷在二氯甲烷中10%的溶剂)以增加粘结强度。
4.在混合配制胶料时如发现有气泡混入,则抽真空排除;如发现表面长时间发粘(底下不硫化),则配制时略多些正硅乙酯便有可克服;强灌封后发现同深部不易硫化,甚至长期不硫化,则可在配制时,每100份胶料中加入0.4份的水便可解决。
5.作交联剂用的正硅酸乙酯很易受潮变质,直密封贮存,如有发浑,即不宜使用。作催化剂用的二月硅酸二丁基锡在气温较低时会凝结,用前须有温水浴烫溶。
6.各种型号的室温硫化硅橡胶都能以任意比例相互拼混,以调节施工粘度和硫化料的性能。
五、包装
1、本品采用20kg、25kg纸箱包装,也可根据客户要求定制。
2、产品应在阴凉、通风、干燥的环境中密闭保存。
-
